直讀光譜儀的光學模塊
發布時間：2019-11-25 09:42:13 點擊：6389
直讀光譜儀光學結構
光學結構也可以稱之為光學模塊，由一些光學配件組成的一系列，也可以稱之為光柵裝置。
光電直讀發射光譜分析,具有快速、準確、同時能進行多元素分析等優點,此方法已普遍地用在金屬與合壘的分析上。
光電直讀光譜儀工作原理為:一個入射狹縫,讓分析樣品所激發的光通過,照射到色散元件上,經分光后,被聚焦在焦面上,形成光譜,在焦面上置有若干出射狹縫,將待測元素的特定波長引出,投射到光電倍增管上,使光能變為電能,然后由電子學測量系統逐一地進行測定。
它由一個入射狹縫，一個色散系統，一個成像系統和一個或多個出射狹縫組成。以色散元件將輻射源的電磁輻射分離出所需要的波長或波長區域，并在選定的波長上（或掃描某一波段）進行強度測定。分為單色儀和多色儀兩種。
直讀光譜儀常見的凹面光柵光譜儀有三種裝置，即羅蘭裝置，帕邢裝置和依格爾裝置。

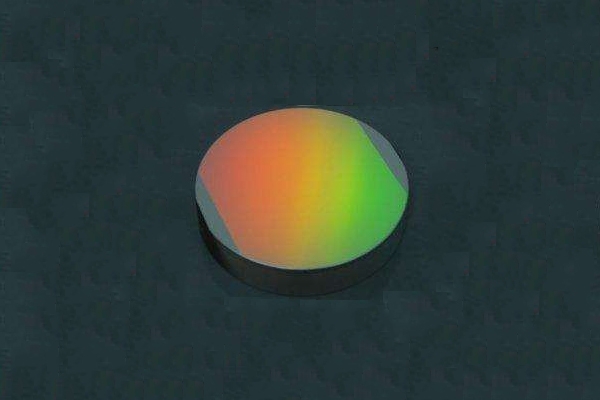

直讀光譜儀光柵
羅蘭裝置，光柵中心和感光板中心固定在可動的連桿兩端，連桿的長度為光柵的曲率半徑，其兩端可沿互相垂直的導軌自由滑動，狹縫裝有導軌的交點上。在連桿移動過程中，狹縫、光柵和感光板始終在一羅蘭圓上。這種裝置的缺點為：只能用移動連桿來讀取不同波段的光譜。
帕邢裝置的羅蘭圓為一圓形鋼軌，狹縫和光柵都固定在鋼軌上，感光板環繞鋼軌安裝有一排底板架因而可同時拍攝幾組光譜，其優點是穩定性高。
